Объемные буквы

Лицевая часть:

акриловое стекло марки «PLEXIGLAS» толщиной 3 мм

• молочного цвета — для вывесок белого свечения

Круг "ру"

акриловое стекло марки «PLEXIGLAS» толщиной 3 мм

• молочного цвета — для вывесок белого свечения

Красные буквы аппликацией со светоблокирующей пленкой

Боковины:

Вариант 1. Лента алюминиевая толщиной 0,8 мм с полимерно-порошковым покрытием алюминия:

• Ral 3020 – для вывесок белого свечения;

Вариант 2. ПВХ – пластик толщиной 4 мм с аппликацией пленкой oracal 641:

• № 032 – для вывесок белого свечения;

Необходимо обеспечить отсутствие паразитной засветки боковых стенок путем оклеивания боковин изнутри светоблокирующей пленкой (пленка белая матовая блэкаут).

Задник:

ПВХ – пластик толщиной 8 мм.

Подсветка:

Для внутренней подсветки используются светодиодные модули, соответствующие следующим техническим характеристикам:

• Тип свечения – белый и красный;
• Степень пыле-влагозащищенности – не ниже ip 67;
• Угол рассеивания линзы – не менее 160 градусов;
• Тип диода – SMD;
• Количество диодов – 1-3;
• Тип кристалла – 2835;
• Рабочая температура – °С -25 … +50;
• Температура свечения – 11 000К (для белых модулей);
• Рабочее напряжение – 12В;

Светодиодные модули фиксируются саморезами к заднику из ПВХ, провода также фиксируются к заднику клеем или герметиком. Коммутационный провод сечением не менее 2х1. Термоусадка. Вывод – провод сечением не менее 2х1,5, длина 5 м;

Все провода и блоки на концах оборудованы быстросъемными электрозажимами WAGO;

В качестве питающего кабеля использовать кабель марки ППгнг(А)-Hf в уф стойкой гофрированной трубе.

Блок питания:

• Степень пыле-влагозащищенности – не ниже ip 67;
• Рабочая температура – °С -30 … +50;
• Нагрузка блока питания – не более 70% номинальной мощности;
• Удаленность блока питания от вывески – не более 5 метров.
• Блок питания необходимо установить в удобном для монтажа
• и последующего обслуживания месте

Металлокаркас:

Стальные трубы профильного сечения с полимерно порошковым покрытием в цвет фриза/стены и т.д. Сечение труб подбираться индивидуально для каждой вывески, в зависимости от габаритных размеров вывески и соответствующих расчетов прочности и жесткости конструкции.

Монтаж:

Способ монтажа (с помощью кронштейнов / напрямую к фасаду) и виды крепежных элементов подбираются индивидуально в зависимости от технической возможности, размера и веса вывески, типа и состояния фасада, ветровой / снеговой и других нагрузок, места расположения вывески и др. Место размещения определяется дизайн-макетом.

Лицевая часть:

Транслюцентная баннерная ткань с нанесением уф печати.

Боковины:

Алюминиевые композитные листы толщиной 3 мм со стенкой 0,3 мм с покрытием ral 3020.

Задняя стенка короба:

Оцинкованный лист толщиной 0,5 мм с покрытием RAL 9003.

Подсветка:

Для внутренней подсветки используются светодиодные модули, соответствующие следующим техническим характеристикам:

Тип свечения – белый;

Степень пыле-влагозащищенности – не ниже ip 67;

Угол рассеивания линзы – не менее 160 градусов;

Тип диода – SMD;

Количество диодов – 1-3;

Тип кристалла – 2835;

Рабочая температура – °С -25 … +50;

Температура свечения – 11 000К (для белых модулей);

Рабочее напряжение – 12В;

●В качестве питающего кабеля использовать кабель марки ППгнг(А)-Hf в уф стойкой гофрированной трубе;

●Все провода и блоки на концах оборудованы быстросъемными электрозажимами WAGO

Светодиодные модули фиксируются саморезами к заднику из оцинкованной стали, провода также фиксируются к заднику клеем или герметиком. Коммутационный провод сечением не менее 2х1. Термоусадка. Вывод – провод сечением не менее 2х1,5, длина 5 м;

Блок питания:

Степень пыле-влагозащищенности – не ниже ip 67;

Рабочая температура – °С -30 … +50;

Нагрузка блока питания – не более 70% номинальной мощности;

Удаленность блока питания от вывески – не более 5 метров.

Блок питания необходимо установить в удобном для монтажа

и последующего обслуживания месте

Металлокаркас:

Стальные трубы профильного сечения с полимерно порошковым покрытием в серый цвет. Сечение труб подбираться индивидуально для каждого короба, в зависимости от габаритных размеров вывески и соответствующих расчетов прочности и жесткости конструкции. Соединение элементов несущего металлического каркаса должно быть болтовым

Монтаж:

Монтаж короба регламентируется проектно-конструкторской документацией. В ПКД фиксируется способ монтажа, виды крепежных элементов, расчеты нагрузок и др. ПКД подтверждает и гарантирует надежность и безопасность выбранного способа монтажа, крепежных элементов.

Способ монтажа (с помощью кронштейнов / напрямую к фасаду) и виды крепежных элементов подбираются индивидуально в зависимости от технической возможности, размера и веса вывески, типа и состояния фасада, ветровой / снеговой и других нагрузок, места расположения вывески и др. Место размещения определяется дизайн-макетом.

Материалы

Внутренняя перегородка – ПВХ 8мм (крепление диодов с двух сторон)

Лицевой часть – Молочное акриловое стекло 3 мм

Способ нанесения печати аппликация пленкой Oracal 641-031М

Подсветка – линзованные светодиодные модули белого свечения

Борт – ПВХ высотой 140 мм, оклеенный пленкой Oracal 641-031М

Крепление на тросах, декорированных цепями

Монтаж

Подвешивается к потолку на мебельную цепь и S-образные крюки

Лицевая часть

Акриловое стекло марки «PLEXIGLAS» молочного цвета толщиной не менее 4 мм.

Аппликация пленкой oracal 8500 - № 031 или УФ печать

Бок

ПВХ 4 мм, окрашенный в красный цвет

Задник

ПВХ – пластик толщиной не менее 8 мм Глубина не более 50-60 мм

Модуль

Тип светодиода SMD 1515

LED-чип NationStar

Шаг пикселя 2,5 мм

Размер модуля (L)320 х (H)160 мм

Разрешение модуля 144 х 64 = 9.216 пикселей

Максимальное энергопотребление модуля на пике белого цвета 33 Вт / шт.

ВидеоЭкран

Модель экрана LSО-P2,5-SMD1515

Размер экрана 640 х 800 мм

Площадь экрана 0,512 м.кв.

Разрешение экрана 256 х 320 = 81.920 пикселей

Количество модулей 2 х 5 = 10 шт.

Яркость экрана ≥ 4500 кд/м2

Энергопотребление экрана: при пуске / максимальное / среднее 0,40 / 0,33 / 0,13 кВт

Рабочее напряжение 220 В

Частота кадра 50 / 60 Гц

Частота обновления экрана 1920 Гц

Температурный режим работы -40 ~ +50 °С

Относительная влажность воздуха ≤ 90%

Степень пыле- и влаго- защиты экрана: фронтальная / тыльная IP 65

Вес экрана 10 кг

Глубина цвета 14 бит

Цветовая температура 3200 ~ 9300 К

Угол обзора: по горизонтали / по вертикали 140 / 140 градусов

Плотность пикселей 40.000 шт. / м.кв.

Система управления экраном NOVASTAR

Способ обслуживания экрана Тыльный

Срок службы светодиодов ≥ 100 000 часов

Световой короб с логотипом

Монтажная часть подбирается индивидуально в зависимости от габаритов короба и текущего состояния монтажных поверхностей.

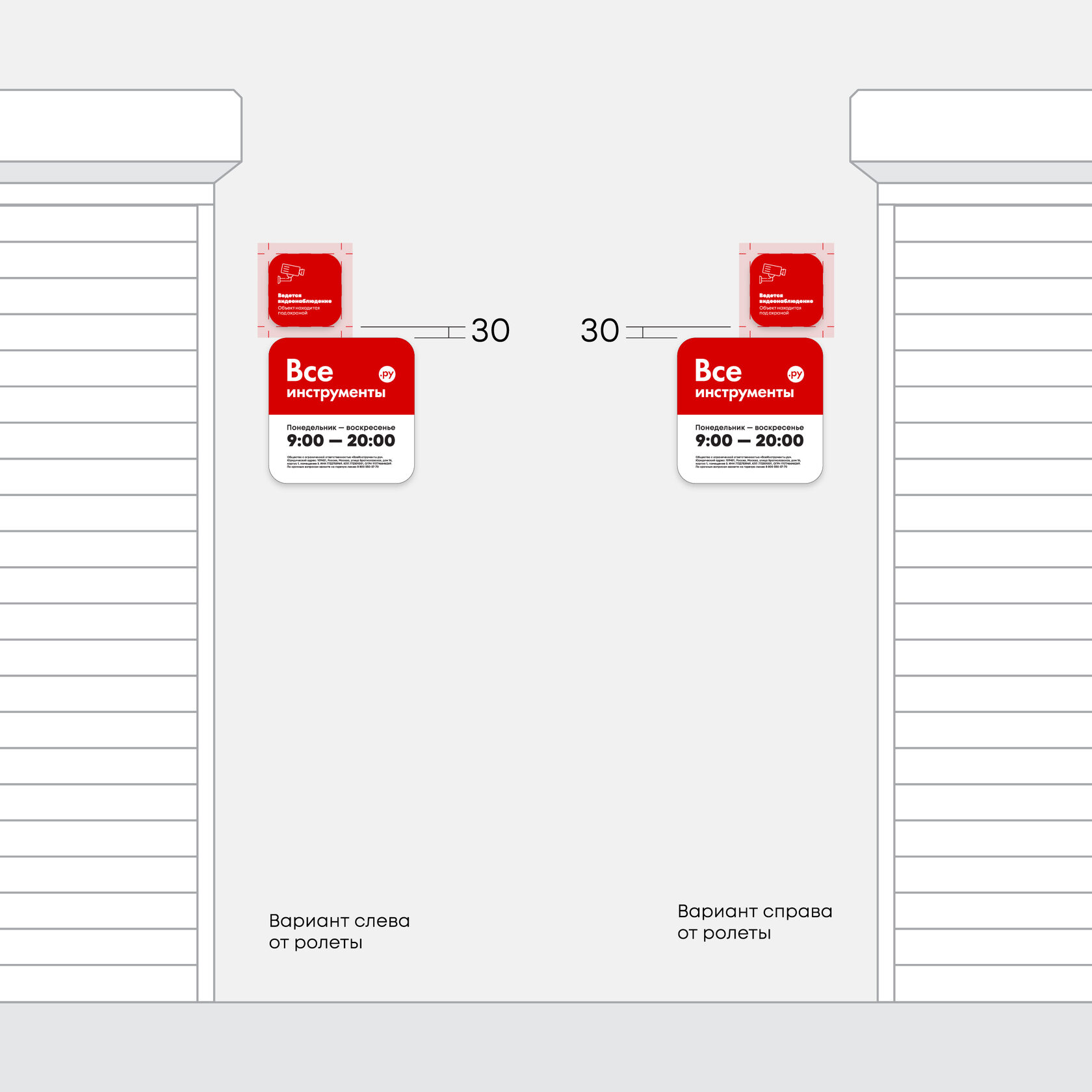

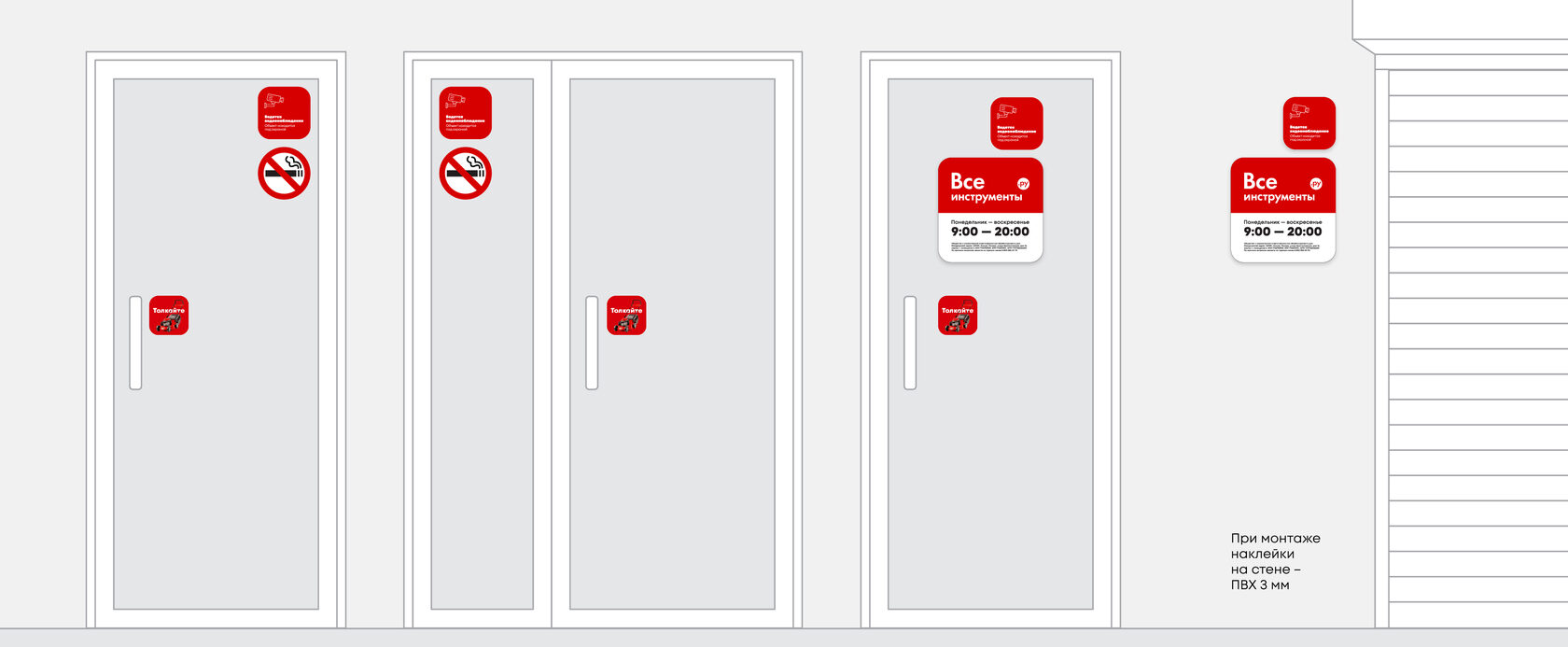

«Охрана», «Не курить»

Размер: 205х205 мм

Материал: печать на пленке Oracal 641_010M + матовая ламинация + плоттерная резка

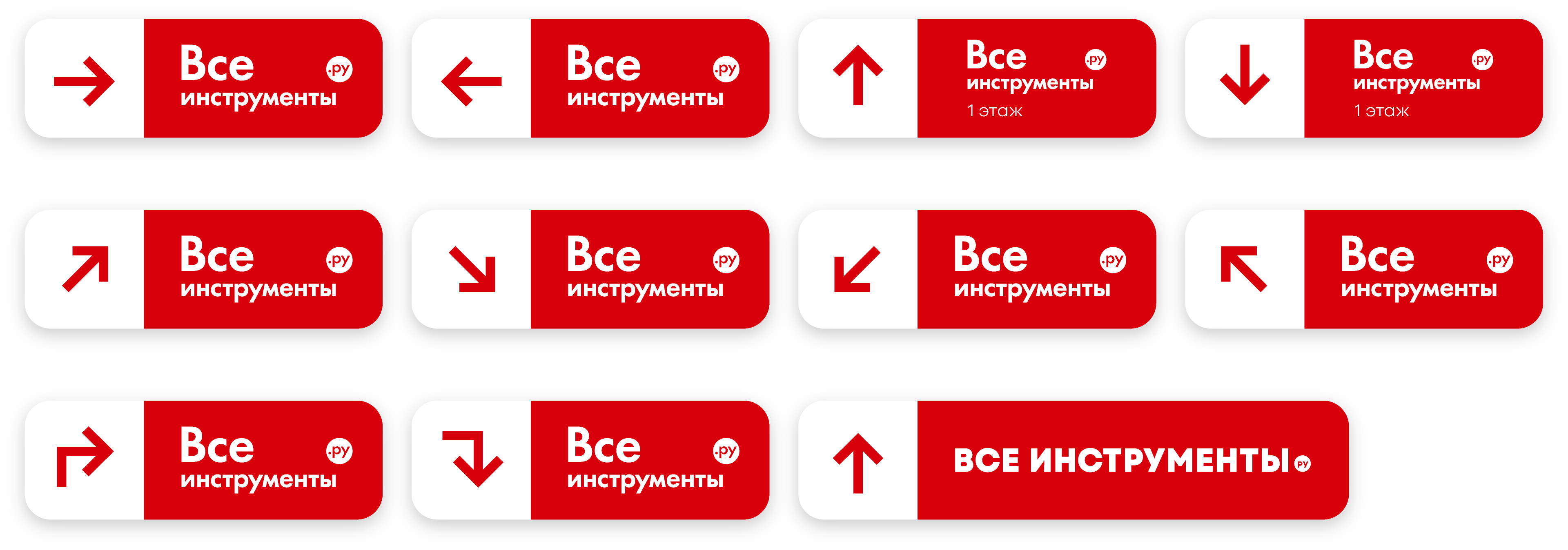

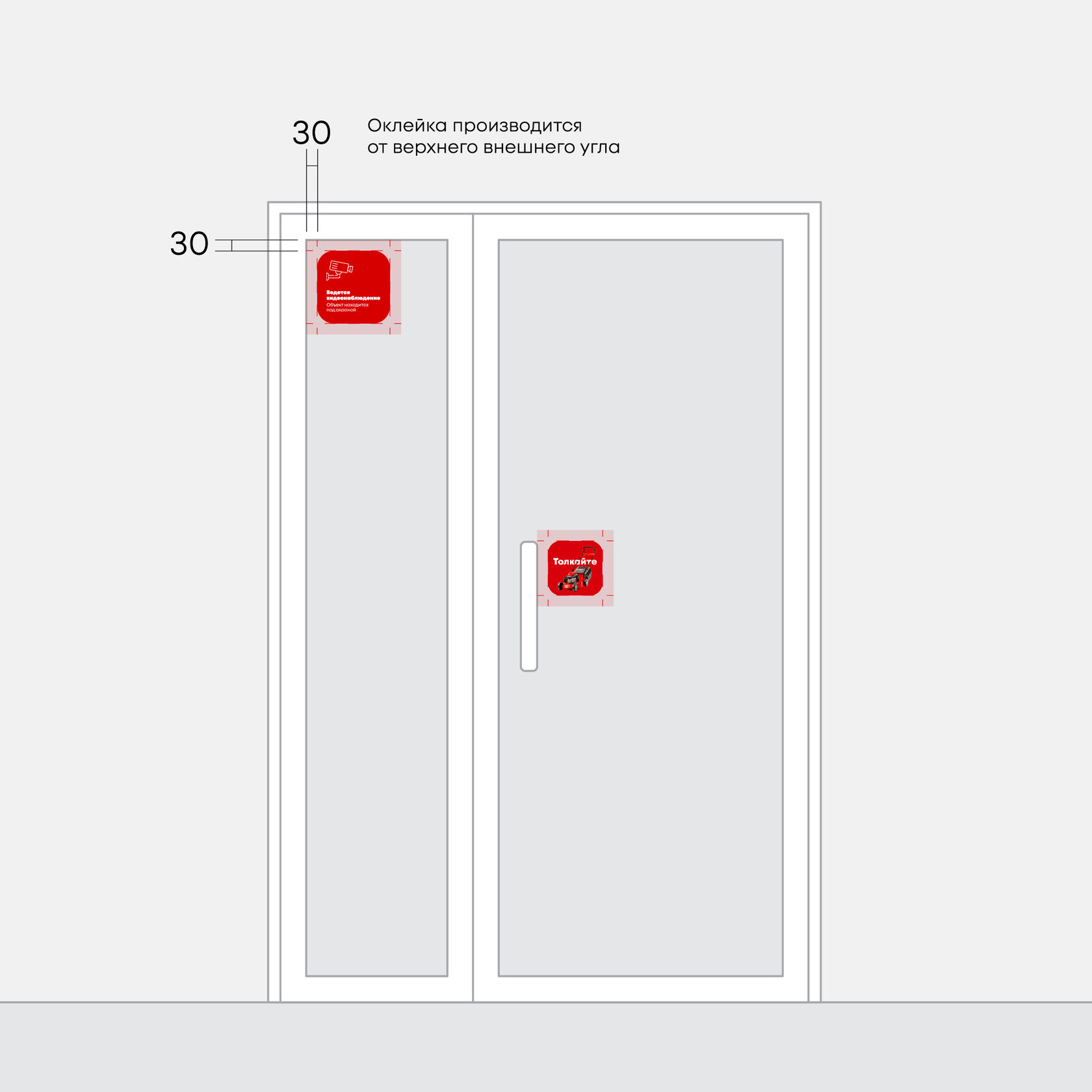

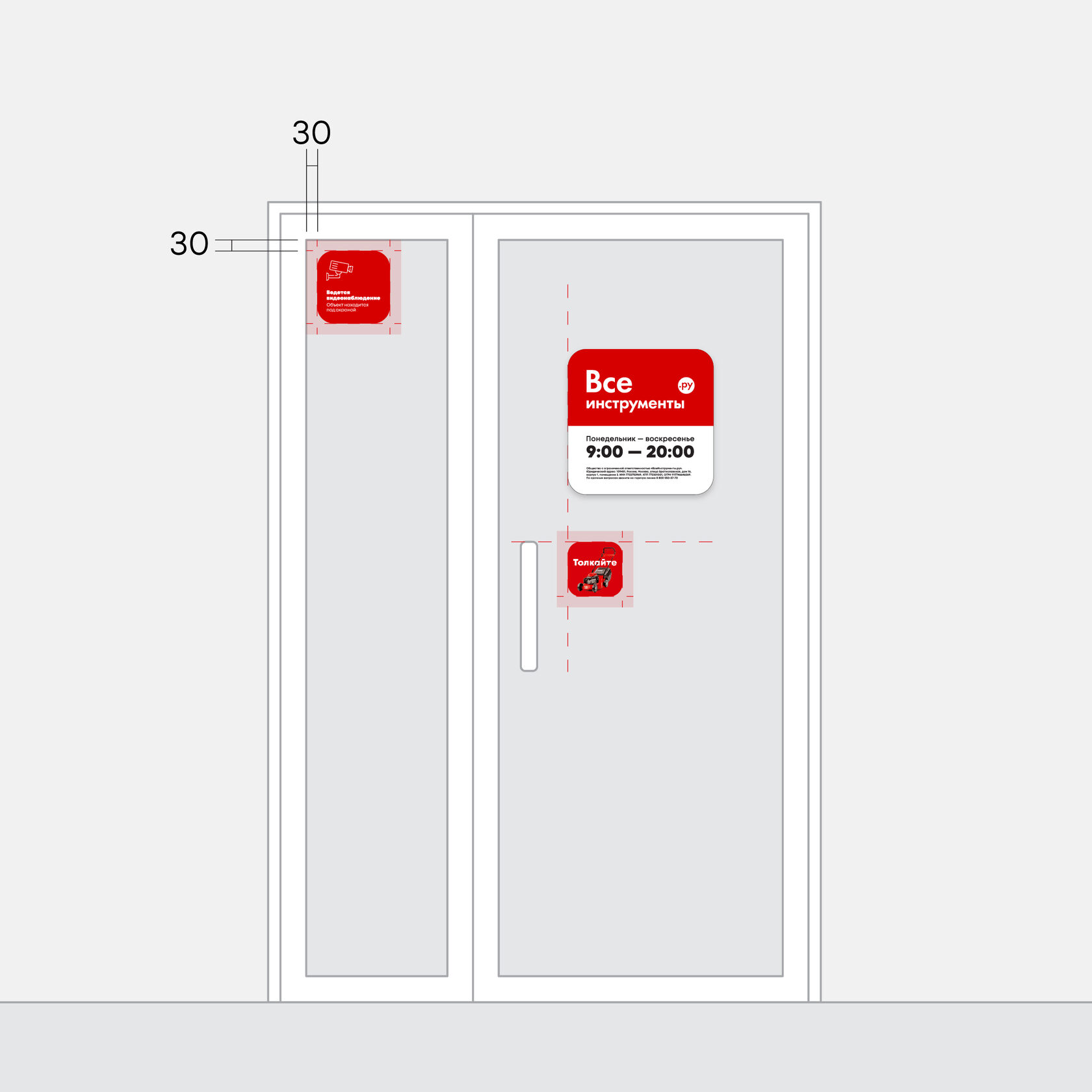

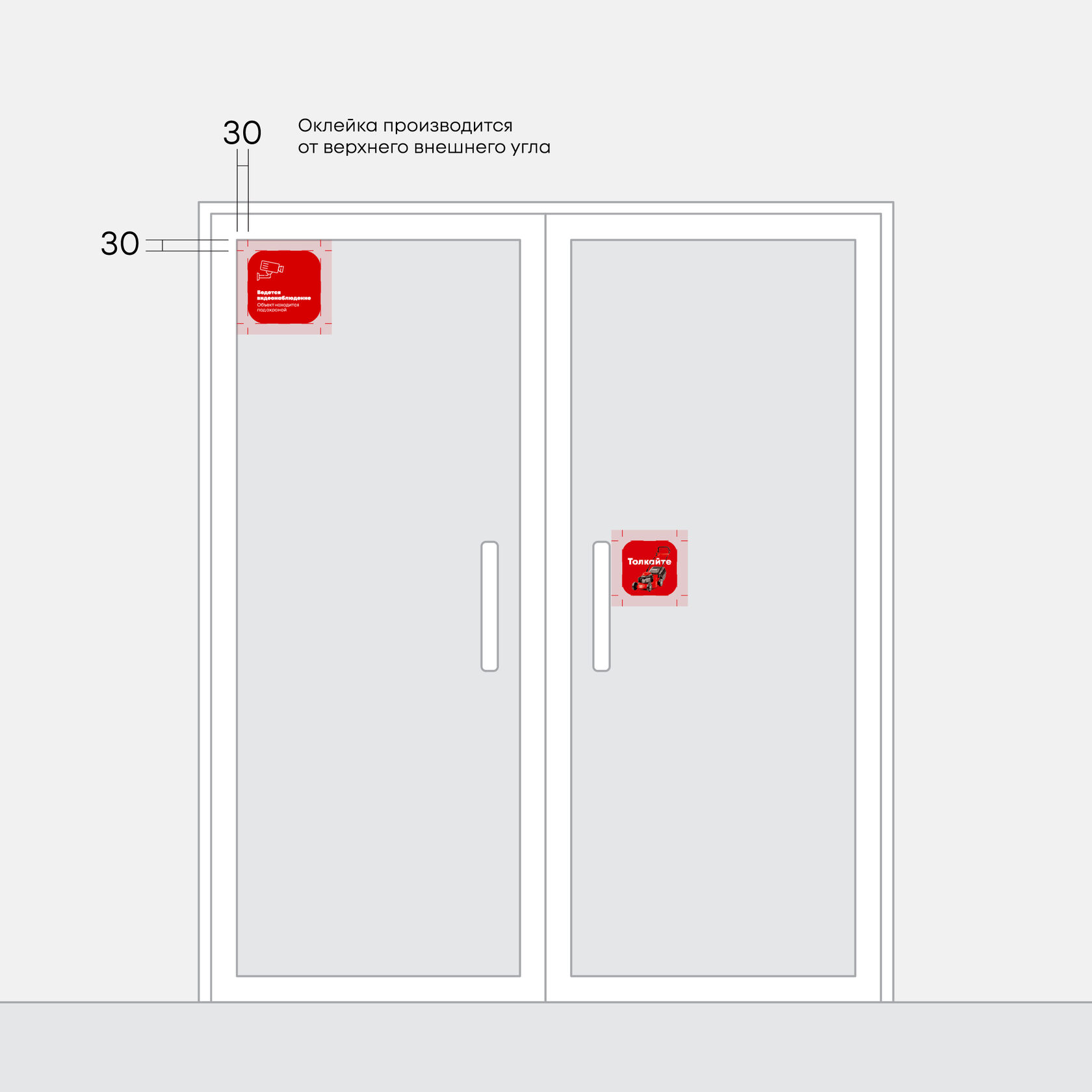

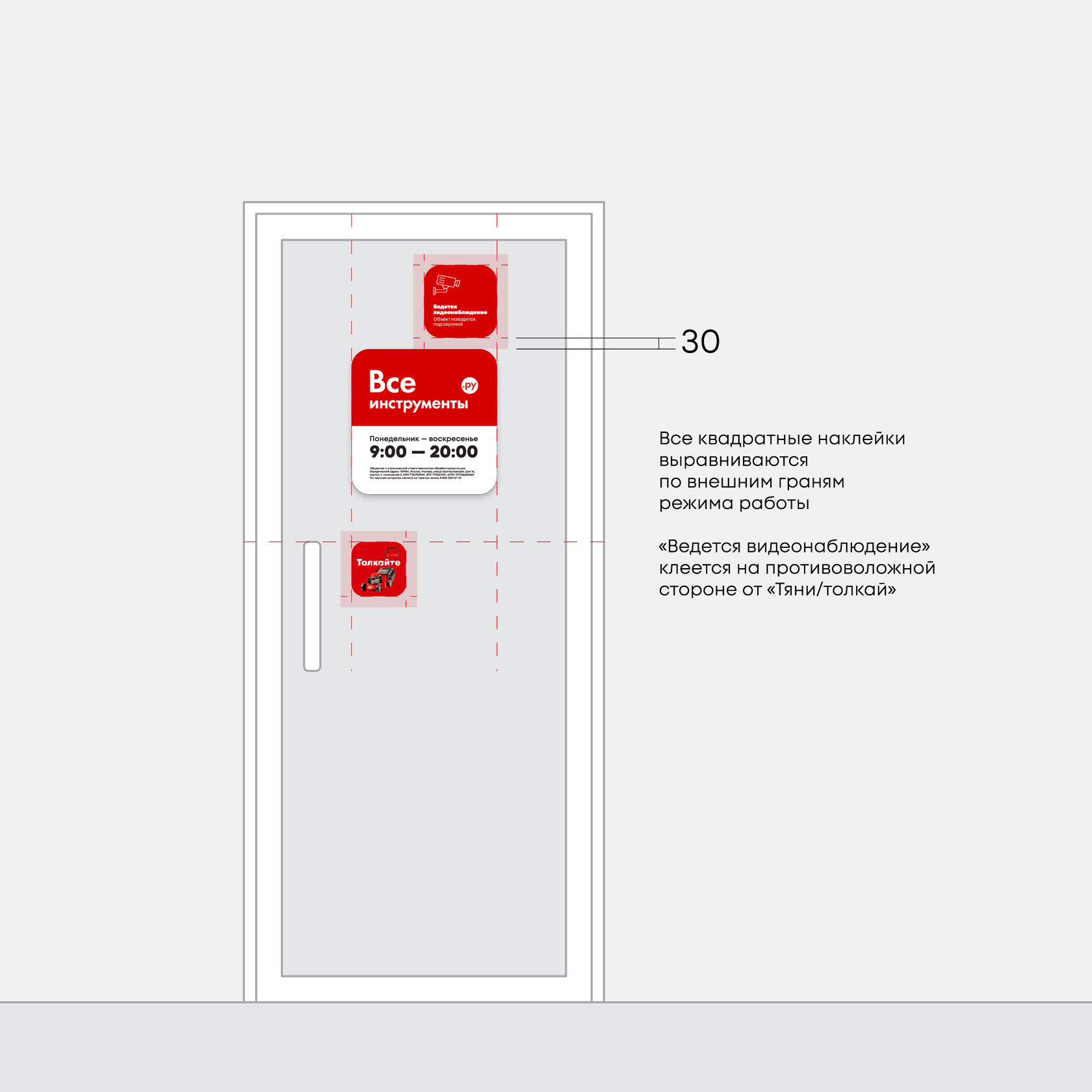

«Тяни», «Толкай»

Размер: 150х150 мм

Материал: печать на пленке Oracal 641_010M + матовая ламинация + плоттерная резка
