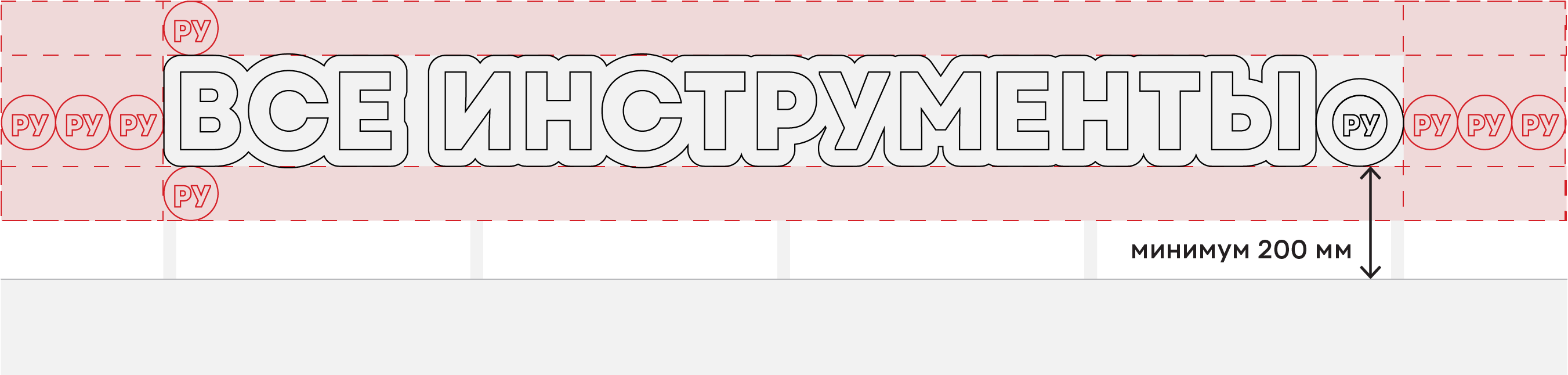

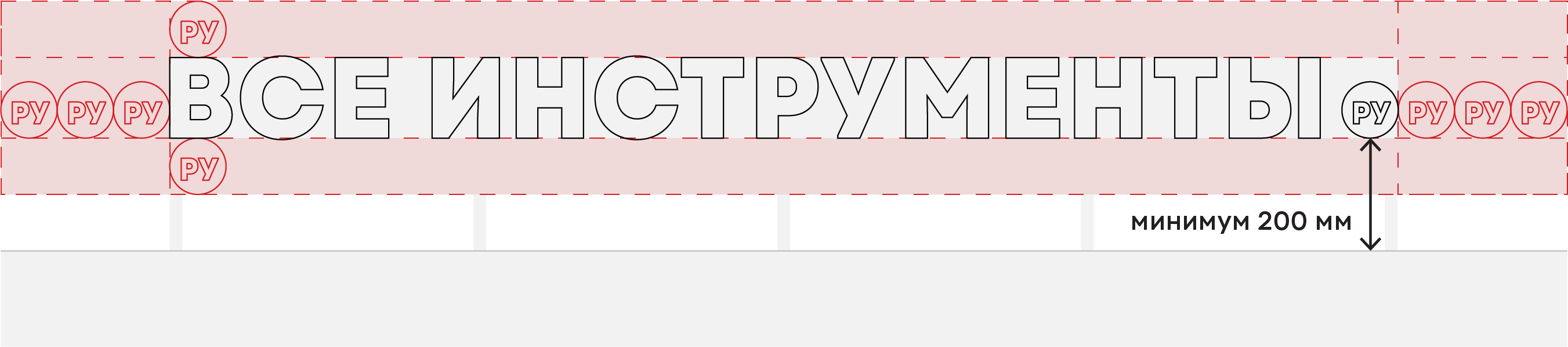

Минимальная охранная зона от текста до краев фриза по вертикали – один круг «.ру» логотипа ВсеИнструменты.ру сверху и снизу
По горизонтали – 3 круга «.ру» по бокам
Зачастую требуется дополнительная вывеска у входной группы для облегчения навигации

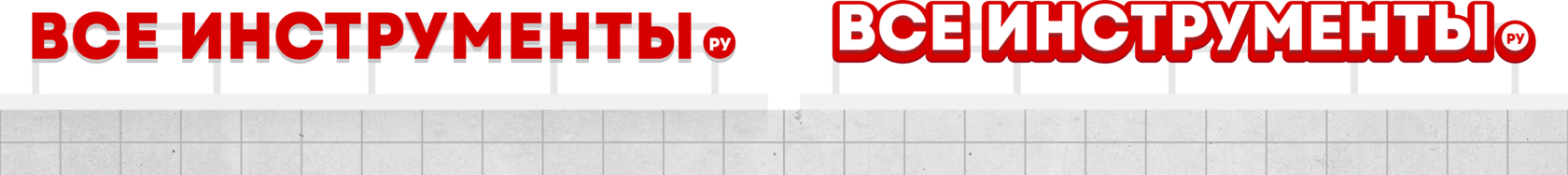

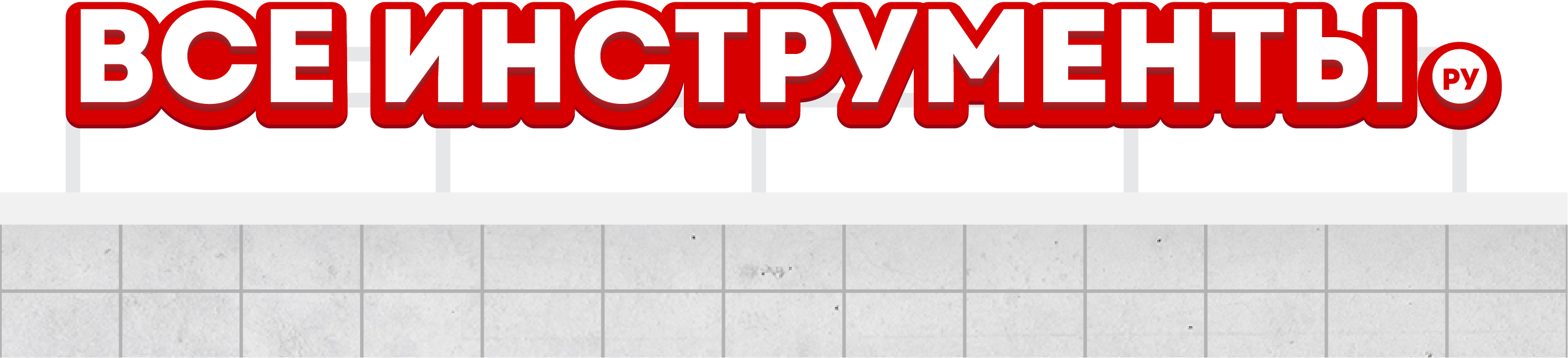

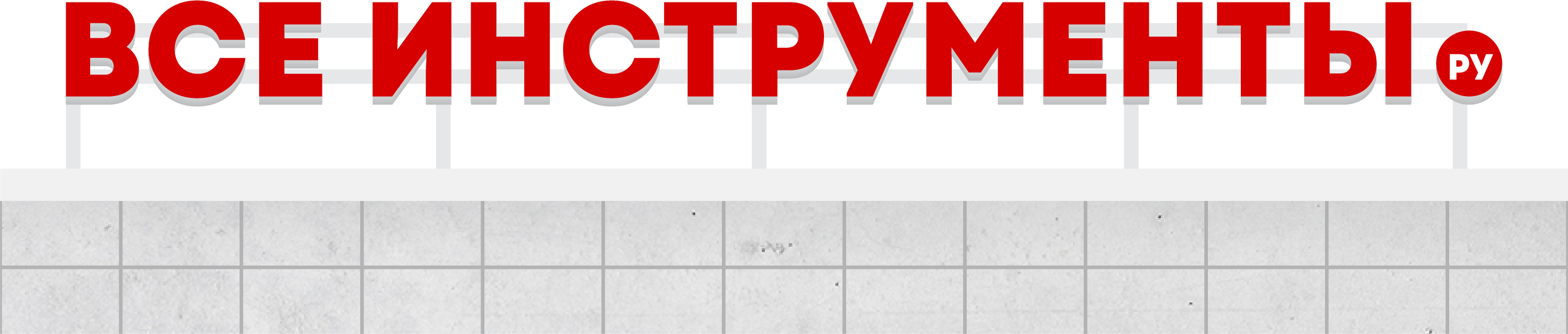

Вывеска однонаправленного свечения на крыше
Лицевая часть:
акриловое стекло марки «PLEXIGLAS» толщиной 3 мм
●красного цвета - для вывесок красного свечения.
Круг "ру"
акриловое стекло марки «PLEXIGLAS» толщиной 3 мм
- молочного цвета — для вывесок белого свечения
Белые буквы аппликацией со светоблокирующей пленкой
Боковины:
●алюминиевый борт. Цвет по RAL 9003 белый
Необходимо обеспечить отсутствие паразитной засветки боковых стенок путем оклеивания боковин изнутри светоблокирующей пленкой (пленка белая матовая блэкаут).
Задник:
ПВХ – пластик толщиной 5 мм.
Крепление:
Монтаж на крышную конструкцию окрашенную в RAL 7040 серый
Подсветка:
Для внутренней подсветки используются светодиодные модули, соответствующие следующим техническим характеристикам:
Тип свечения – белый;
Степень пыле-влагозащищенности – не ниже ip 67;
Угол рассеивания линзы – не менее 160 градусов;
Тип диода – SMD;
Количество диодов – 1-3;
Тип кристалла – 2835;
Рабочая температура – °С -25 … +50;
Температура свечения – 11 000К (для белых модулей);
Рабочее напряжение – 12В;
- В качестве питающего кабеля использовать кабель марки ППгнг(А)-Hf в уф стойкой гофрированной трубе;
- Все провода и блоки на концах оборудованы быстросъемными электрозажимами WAGO
Светодиодные модули фиксируются саморезами к заднику из ПВХ, провода также фиксируются к заднику клеем или герметиком. Коммутационный провод сечением не менее 2х1. Термоусадка. Вывод – провод сечением не менее 2х1,5, длина 5 м
Лицевая часть:
акриловое стекло марки «PLEXIGLAS» толщиной 3 мм
- красного цвета - для вывесок красного свечения.
Боковины:
- алюминиевый борт. Цвет по RAL 9003 белый
Необходимо обеспечить отсутствие паразитной засветки боковых стенок путем оклеивания боковин изнутри светоблокирующей пленкой (пленка белая матовая блэкаут).
Задник:
ПВХ – пластик толщиной 5 мм.
Крепление:
Монтаж на крышную конструкцию окрашенную в RAL 7040 серый
Подсветка:
Для внутренней подсветки используются светодиодные модули, соответствующие следующим техническим характеристикам:
Тип свечения – белый;
Степень пыле-влагозащищенности – не ниже ip 67;
Угол рассеивания линзы – не менее 160 градусов;
Тип диода – SMD;
Количество диодов – 1-3;
Тип кристалла – 2835;
Рабочая температура – °С -25 … +50;
Температура свечения – 11 000К (для белых модулей);
Рабочее напряжение – 12В;
- В качестве питающего кабеля использовать кабель марки ППгнг(А)-Hf в уф стойкой гофрированной трубе;
- Все провода и блоки на концах оборудованы быстросъемными электрозажимами WAGO
Светодиодные модули фиксируются саморезами к заднику из ПВХ, провода также фиксируются к заднику клеем или герметиком. Коммутационный провод сечением не менее 2х1. Термоусадка. Вывод – провод сечением не менее 2х1,5, длина 5 м
Монтаж:
Монтаж вывески на крыше выполняется при отсутствии технических ограничений.
Монтаж вывески регламентируется проектно-конструкторской документацией. В ПКД фиксируется способ монтажа, виды крепежных элементов, расчеты нагрузок и др. ПКД подтверждает и гарантирует надежность и безопасность выбранного способа монтажа, крепежных элементов.
Для варианта установки крышной конструкции посредствам бетонных противовесов обязательна:
Установка пластин технической резины толщиной 10 мм;
Установка фанеры ФСФ толщиной не менее 9 мм.
Масса и количество противовесов зависит от технической возможности, размера и веса вывески, типа и состояния крыши, ветровой / снеговой и других нагрузок, места расположения вывески и др.
Для варианта механической фиксации конструкции непосредственно в крышу, виды крепежных элементов подбираются индивидуально в зависимости от технической возможности, размера и веса вывески, типа и состояния крыши, ветровой / снеговой и других нагрузок, места расположения вывески и др. Обязательна герметизация точек крепления конструкции для предотвращения протекания крыши. Место размещения определяется дизайн-макетом.

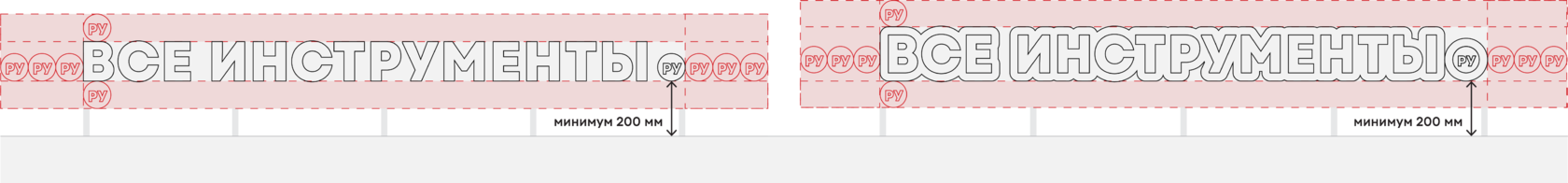

По горизонтали – 3 и более кругов «.ру» по бокам
Уменьшать ее сильнее нельзя
2 круга «.ру» – между позиционированием «Дом, дача, стройка и ремонт»
4 круга «.ру» – между текстом вывески и позиционированием «Дом, дача, стройка и ремонт»
По горизонтали – 3 и более кругов «.ру» по бокам
Горизонтальную охранную зону можно незначительно сокращать или увеличивать
Размер позиционирования равен высоте надписи «ВсеИнструменты.ру»
Формируется с помощью круга «.ру» логотипа ВсеИнструменты.ру
Используется для брендинга витринных окон
Монтаж – внутри торгового зала в 1 м от остекления
Охранная зона – высота плашки подложки
Охранная зона – высота плашки подложки
Монтаж осуществляется от левого верхнего угла окна
Монтаж осуществляется в центре импостов или по высоте режимника
Материалы
Внутренняя перегородка – ПВХ 8мм (крепление диодов с двух сторон)
Лицевой часть – Молочное акриловое стекло 3 мм
Способ нанесения печати аппликация пленкой Oracal 641-031М
Подсветка – линзованные светодиодные модули белого свечения
Борт – ПВХ высотой 140 мм, оклеенный пленкой Oracal 641-031М
Крепление на тросах, декорированных цепями
Монтаж
Подвешивается к потолку на мебельную цепь и S-образные крюки
Охранная зона – высота плашки подложки
Монтаж осуществляется от левого верхнего угла окна
Размер позиционирования равен высоте надписи «ВсеИнструменты.ру»
Охранная зона
Сокращенная охранная зона по вертикали –
1/2 круга «.ру» сверху и снизу. Уменьшать ее сильнее нельзя
2 круга «.ру» – между позиционированием
«Дом, дача, стройка и ремонт»
4 круга «.ру» – между текстом вывески
и позиционированием «Дом, дача, стройка
и ремонт»
По горизонтали – 3 и более кругов «.ру»
по бокам
В уровень с остальными вывесками на фасаде
- акриловое стекло марки «PLEXIGLAS» молочного цвета толщиной 3 мм
- аппликация пленкой oracal 8500 - № 031
Боковины
ПВХ – пластик толщиной 4 мм с аппликацией пленкой oracal 641 - № 031
Необходимо обеспечить отсутствие паразитной засветки боковых стенок путем оклеивания боковин изнутри светоблокирующей пленкой (пленка белая матовая блэкаут).
Подсветка
Для внутренней подсветки используются светодиодные модули, соответствующие следующим техническим характеристикам:
- Тип свечения – белый;
- Степень пыле-влагозащищенности – не ниже ip 67;
- Угол рассеивания линзы – 15 … 55 градусов;
- Тип диода – SMD;
- Количество диодов – 1;
- Тип кристалла – 3535;
- Рабочая температура – °С -25 … +55;
- Температура свечения – 6 500К (для белых модулей);
- Рабочее напряжение – 12В;
В качестве питающего кабеля использовать кабель марки ППгнг(А)-Hf в уф стойкой гофрированной трубе;
Все провода и блоки на концах оборудованы быстросъемными электрозажимами WAGO
Светодиодные модули и провода фиксируются к боковине клеем или герметиком. Коммутационный провод сечением не менее 2х1. Термоусадка. Вывод – провод сечением не менее 2х1,5, длина 5 м
Блок питания
Степень пыле-влагозащищенности – не ниже ip 67;
Рабочая температура – °С -30 … +50;
Нагрузка блока питания – не более 70% номинальной мощности;
Удаленность блока питания от вывески – не более 5 метров.
Блок питания необходимо установить в удобном для монтажа
и последующего обслуживания месте
Металлокаркас
Стальные трубы профильного сечения с полимерно порошковым покрытием в цвет фриза / стены и т.д. Сечение труб подбираться индивидуально для каждой вывески, в зависимости от габаритных размеров вывески и соответствующих расчетов прочности и жесткости конструкции.
Монтаж
Монтаж консоли к незашитому фасаду выполняется с помощью кронштейна и ответной части кронштейна длиной 220 мм. Ответная часть кронштейна монтируется на фасад. Консоль монтируется на ответную часть с помощью кронштейна – сегментов трубы, выступающих из нее. Необходимо вставить две трубы, выступающие из консоли, в две трубы, выступающие из ответной части, до упора. Далее необходимо зафиксировать соединение, ввернув два кровельных самореза.
Способ монтажа и виды крепежных элементов подбираются индивидуально в зависимости от размера и веса консоли, типа и состояния фасада, ветровой / снеговой и других нагрузок, места расположения консоли и др.
Если световой короб размещать невозможно – табличка ПВХ
От двери до края таблички – 150 мм
Располагается по центру на соседнем с дверью окне или секции панорамного остекления
Располагается по центру входной двери
Лицевая часть
Акриловое стекло марки «PLEXIGLAS» молочного цвета толщиной не менее 4 мм.
Аппликация пленкой oracal 8500 - № 031 или УФ печать
Бок
ПВХ 4 мм, окрашенный в красный цвет
Задник
ПВХ – пластик толщиной не менее 8 мм Глубина не более 50-60 мм
- Изгибать кронштейн из МПК (монолитного поликартоната) на струне;
- Глубину загиба (Z) брать исходя из параметров высоты профиля (z1) и размера глубины режимника;
- Подвод питания осуществляить в кабель-канале вдоль верхней части кронштейна;
- Для открытия дверей оставляется запас (петля) кабеля в гофре;
- Крепление заглушки к кронштейну из МПК на двусторонний скотч
Стандартный размер экрана – 640х800 мм
Модуль
Тип светодиода SMD 1515
LED-чип NationStar
Шаг пикселя 2,5 мм
Размер модуля (L)320 х (H)160 мм
Разрешение модуля 144 х 64 = 9.216 пикселей
Максимальное энергопотребление модуля на пике белого цвета 33 Вт / шт.
ВидеоЭкран
Модель экрана LSО-P2,5-SMD1515
Размер экрана 640 х 800 мм
Площадь экрана 0,512 м.кв.
Разрешение экрана 256 х 320 = 81.920 пикселей
Количество модулей 2 х 5 = 10 шт.
Яркость экрана ≥ 4500 кд/м2
Энергопотребление экрана: при пуске / максимальное / среднее 0,40 / 0,33 / 0,13 кВт
Рабочее напряжение 220 В
Частота кадра 50 / 60 Гц
Частота обновления экрана 1920 Гц
Температурный режим работы -40 ~ +50 °С
Относительная влажность воздуха ≤ 90%
Степень пыле- и влаго- защиты экрана: фронтальная / тыльная IP 65
Вес экрана 10 кг
Глубина цвета 14 бит
Цветовая температура 3200 ~ 9300 К
Угол обзора: по горизонтали / по вертикали 140 / 140 градусов
Плотность пикселей 40.000 шт. / м.кв.
Система управления экраном NOVASTAR
Способ обслуживания экрана Тыльный
Срок службы светодиодов ≥ 100 000 часов
Световой короб с логотипом
Лицевая сторона
Акрил 3 мм молочный с нанесением пленки Oracal 8500-031
Боковина
ПВХ пластик с нанесением пленки Oracal 641-031. Толщина подбирается в зависимости от габаритов короба.
Средники
ПВХ 5 мм с установленными светодиодными модулями белого свечения. Устанавливается внутрь
короба на обе стороны
Силовая часть выполняется из профильных труб различного сечения.
Монтажная часть подбирается индивидуально в зависимости от габаритов короба и текущего состояния монтажных поверхностей.
Есть 3 основные схемы размещения наклеек
«Охрана», «Не курить»
Размер: 205х205 мм
Материал: печать на пленке Oracal 641_010M + матовая ламинация + плоттерная резка
«Тяни», «Толкай»
Размер: 150х150 мм
Материал: печать на пленке Oracal 641_010M + матовая ламинация + плоттерная резка
ткань
Цвет:
красный – RAL 3020
белый – RAL 9003
высота – 480 мм
ширина – 250 мм
глубина – 250 мм
Материал основания: металл
Цвет:
красный – RAL 3020
белый – RAL 9003
Пленка: LX/LG серия LT4000/6800 или прямые аналоги
Полупрозрачная пленка с эффектом «пескоструй» с однородной матовой поверхностью.
Плёнку следует применять на ровных поверхностях, на прозрачных носителях.
Плотность не менее 90 мкм. Температурный диапазон для монтажа +8/+50 °С.
